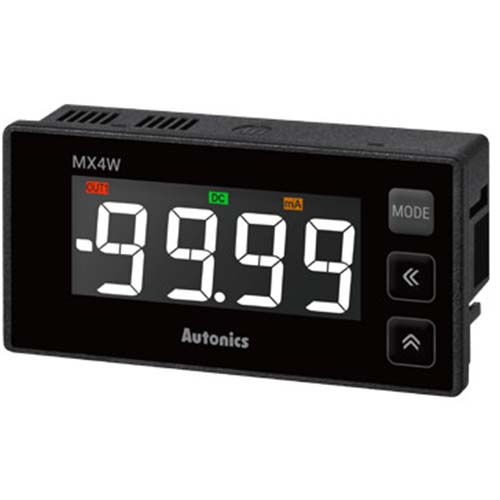

LCD 디스플레이 다기능 디지털 패널 미터 모델 MX4W 시리즈

LCD 디스플레이 다기능 디지털 패널 미터 모델 MX4W 시리즈

MX4W 시리즈 디지털 패널 미터
크고 읽기 쉬운 흰색 PV 문자가 있는 LCD 디스플레이(디스플레이 높이: 19mm). DIN W 96 x H 48 mm 패널 미터에는 다양한 영숫자 문자를 표시하는 데 사용할 수 있는 12 세그먼트 디스플레이도 있습니다. 이 시리즈는 또한 다양한 설정을 위한 다중 입력 옵션을 제공합니다. 입력 단자와 전원 단자가 분리되어 있어 동일한 전원 공급 장치에서 여러 장치에 전원을 공급할 수 있습니다. 패널 미터에는 역률 변환기의 아날로그 출력을 표시하는 역률 표시 기능을 포함하여 다양한 옵션이 있습니다. 20mm의 컴팩트한 후면 길이 치수로 제한된 공간에 유연하게 설치할 수 있습니다.

설명

MX4W 시리즈 디지털 패널 미터
크고 읽기 쉬운 흰색 PV 문자가 있는 LCD 디스플레이(디스플레이 높이: 19mm). DIN W 96 x H 48 mm 패널 미터에는 다양한 영숫자 문자를 표시하는 데 사용할 수 있는 12 세그먼트 디스플레이도 있습니다. 이 시리즈는 또한 다양한 설정을 위한 다중 입력 옵션을 제공합니다. 입력 단자와 전원 단자가 분리되어 있어 동일한 전원 공급 장치에서 여러 장치에 전원을 공급할 수 있습니다. 패널 미터에는 역률 변환기의 아날로그 출력을 표시하는 역률 표시 기능을 포함하여 다양한 옵션이 있습니다. 20mm의 컴팩트한 후면 길이 치수로 제한된 공간에 유연하게 설치할 수 있습니다.

주요 특징

  • 읽기 쉬운 흰색 PV 문자가 있는 LCD 디스플레이
  • 절연 입력 및 전원 모듈을 통해 단일 전원 공급 장치에서 여러 장치에 전원을 공급할 수 있습니다.
  • 컴팩트한 공간 절약형 디자인(후방 길이: 20mm)
    : 동일한 DIN 사이즈의 패널미터(MT4W) 대비 후면 길이 치수가 80% 감소
  • 다중 입력 옵션(모델별)
    – 입력 옵션: DC/AC 전압, DC/AC 전류
  • 최대 허용 입력: 500VDC, 500VAC, DC 5A, AC 5A
  • 표시 범위: -9999 ~ 9999
  • 상하한 표시 스케일 기능
  • AC 주파수 측정(범위: 0.100 ~ 1200Hz)
  • 프리셋 출력: OUT1, OUT2(NPN/PNP 오픈 콜렉터 출력)
  • 역률 표시/출력 기능
    : 역률변환기의 아날로그 출력(1-5V, 4-20mA)을 -0.50~1.00~0.50으로 표시
  • 다양한 기능
    : 피크 표시값 모니터링, 표시 주기 지연, 영점 조정, 피크 표시값 보정 등
  • 전원 공급 장치: 24-240VAC 50/60Hz, 24-240VDC 범용
  • 83c6e63b 81c0 4516 b43c e9b605dcb5e4

    LCD 모니터

  • 6937b92b 6878 4030 abcd 86c45eb98e77

    뒤쪽 길이 줄이기

  • fda0113c 9c3d 4fe5 981b c05eb45966cf

    12 세그먼트 디스플레이

  • 610a6824 1696 45e9 bfbe 1e1015b165f1

    다양한 입력

  • 44f0c235 dedd 4865 b68d 73090244dee6

  • 93f7eaf6 46d6 44b7 b218 40ed364fe3d2

    공유된 힘

  • 881a2f15 2463 4102 86f9 dafd9f1eea7a

    역률 표시

읽기 쉬운 흰색 PV 문자가 있는 대형 LCD 디스플레이

대형 PV 문자(표시 문자 높이: 19mm)가 있는 대형 LCD 디스플레이로 다양한 환경에서 상태를 쉽게 읽을 수 있습니다.

  • 85e07019 1118 4bef ab84 40faf6637857

    다양한 시야각에서 디스플레이가 잘 보입니다.

12세그먼트 디스플레이로 가독성 향상

12 세그먼트 디스플레이는 영숫자 문자의 가독성을 향상시킵니다.

  • 222a4006 88cb 4967 87cb 093bb65b169e
다양한 입력 옵션 제공

DC 전압/전류 네거티브 입력을 포함한 다양한 입력 옵션을 사용할 수 있으며 다양한 사용자 환경에서 유연한 적용을 위해 OUT1 및 OUT2 사전 설정 출력도 지원합니다.

  • 5f21ba6f 8a58 4cd2 9950 6f47c65f4699
20mm 후면 길이의 컴팩트한 디자인

80%는 오토닉스의 동급(DIN 96 x 48mm) 모델(MT4W) 대비 후면 길이를 줄였다. 후면의 길이는 20mm로 제한된 공간에 쉽게 설치할 수 있습니다.

  • 167d6043 0f88 45a6 9c0c 8db6eb2e5c5b
절연 입력, 출력, 전원 모듈

절연된 입력, 출력 및 전원 모듈을 통해 단일 전원 공급 장치에서 여러 장치에 전원을 공급할 수 있습니다.

  • f2e74176 a86c 4ee2 89fd b8382528a690
역률 표시 및 출력

역률변환기의 아날로그 출력(1-5V, 4-20mA)을 -.0.50~1.00~0.50으로 표시하며, 미리 설정된 동작모드 설정에 따라 출력할 수도 있습니다.

  • 7df5e404 99a3 4cb7 b50d 4f909c8259f3
상하한 표시 스케일 기능

고/저 표시 스케일 기능을 통해 사용자는 목표 입력의 최소값과 최대값을 선택하여 표시할 수 있습니다.

  • d49f518a f01b 4f05 8bbf ea2b747cebd9

애플리케이션

  • 공장 배전반

    공장 배전반 패널 대시보드

    디지털 패널 미터는 공장 및 건물 배전반에서 전압, 전류 및 역률을 포함한 다양한 데이터를 표시하는 데 사용됩니다.

디지털 패널 미터정보

디지털 패널 미터제어판과 같은 패널에 설치하도록 설계된 디지털 디스플레이입니다. 그들은 일반적으로 전압, 전류 또는 저항과 같은 입력 유형을 읽고 그 값을 디지털로 표시합니다. 일반적으로 이 입력은 온도, 압력 또는 기타 시스템 변수로 변환 및 표시되는 센서의 측정값입니다. 이 미터는 또한 판독값이 사전 설정된 측정값에 도달할 때 스위치를 트리거하거나 간단한 기능을 수행하는 간단한 컨트롤러 역할을 할 수 있습니다.

특징

디지털 패널 미터를 선택하려면 산업 구매자가 먼저 무엇을 하고 싶은지 결정해야 합니다.

기본 디스플레이 출력

모두디지털 패널 미터수행되는 기본 기능은 입력 신호를 받아 디스플레이 값으로 변환하는 것입니다. 이 입력은 처음에 프로세스 또는 시스템의 센서에서 나오며 미터가 연결된 패널을 통해 장치로 전송됩니다. 이 패널은 장치에 전원을 공급하고 디스플레이에 입력을 제공합니다.기본 디지털 미터 기능 흐름도

기초적인디지털 패널 미터신호 흐름

추가 출력

간단한 디스플레이 외에도 일부디지털 패널 미터선택적인 제어 또는 인터페이스 기능도 있습니다.

  • 시뮬레이션기능적이란 장치가 아날로그 장치에서 사용하기 위해 입력 신호에 비례하는 아날로그 출력(예: 가변 전압 또는 전류)을 제공할 수 있음을 의미합니다.
  • 데이터 인터페이스기능을 통해 사용자는 데이터 분석을 위해 표시된 정보와 상호 작용할 수 있습니다.
  • 설정점기능을 통해 사용자는 알람 또는 간단한 제어 기능을 활성화할 입력 값을 미리 설정할 수 있습니다. 이러한 켜기/끄기 기능은 설계에 따라 무접점 또는 전자 기계 릴레이 출력에 해당합니다.

Laurel Electronics를 통한 이중 채널 기능 패널 미터의 순서도

순서도 – 추가 옵션 출력이 있는 이중 채널 기능. 이미지 크레디트: 로렐 전자

유형

구매자가 필요한 기능을 결정했으면 실제 측정기 유형도 고려해야 합니다.

디지털 패널 미터디스플레이 및 조명 기술에 따라 유형별로 구분됩니다.

공연을 보여주다

디지털 패널 미터숫자 또는 영숫자로 표시됩니다.

  • 숫자디스플레이는 미터가 숫자만 표시한다는 것을 의미합니다. 대부분의 디지털 패널 미터는 미터의 주요 목적이 숫자 값을 표시하는 것이기 때문에 디지털입니다.
  • 문자와 숫자디스플레이는 미터가 숫자와 문자를 모두 표시한다는 것을 의미합니다. 이는 해당 채널 또는 읽을 단위와 같은 추가 정보를 사용자에게 제공하는 데 유용합니다.

기술Autonics, Inc.의 LED 디스플레이 미터

디지털 디스플레이에 사용되는 조명은 LED 또는 LCD입니다.

  • ~ 주도의(Light Emitting Diode) 디스플레이는 세그먼트를 비추는 다이오드로 구성됩니다. LED 디스플레이는 어둠 속에서 볼 수 있습니다.
  • Hoyt Electrical Instrument Works의 포지티브 LCD를 통한 미터 디스플레이LCD(Liquid Crystal Display) 기술은 빈 회색 또는 녹색 화면에 어둡거나 검은색 숫자를 표시합니다. LCD는 LED보다 전력을 덜 소비하지만 어두운 곳에서 보려면 백라이트가 필요합니다.

신호 입력 유형

제대로 작동하려면 장치로 전송된 아날로그 입력을 받아들이도록 장치를 설계해야 합니다. 입력 유형은 다음과 같습니다.

  • 교류 전압– 입력은 AC 전압(VAC)에서 측정 가능한 AC 전압 형식으로 수신됩니다.
  • 교류– 밀리암페어(mA AC) 또는 암페어(A AC) 단위의 측정 가능한 형식으로 AC 전류 싱크를 입력합니다.
  • AC 전원– 입력은 AC 전류, 전압 및/또는 주파수에 대한 조정 가능한 범위로 수신됩니다.
  • DC 전압– 입력은 VDC(Volts Direct Current) 단위의 측정 가능한 DC 전압으로 수신됩니다.
  • DC– DC 전류 싱크의 측정 가능한 형태를 밀리암페어(mA DC) 또는 암페어(A DC)로 입력합니다.
  • DC 전원 공급 장치– 입력은 DC 전류, 전압 및/또는 주파수에 대한 조정 가능한 범위로 수신됩니다.
  • 저항– 입력은 저항 변화를 측정하는 구성 요소에서 나옵니다.압저항 센서또는긴장 정도.
  • 온도- 온도 변화에 따라열전대,측온저항체또는서미스터입력을 받습니다. 자세한 내용은온도 센서영역.

사양

디지털 패널 미터를 선택할 때 고려해야 할 몇 가지 중요한 사양이 있으며 모두 디스플레이 자체와 관련이 있습니다. 여기에는 비트 수, 패널 면의 크기 및 표시 색상이 포함됩니다.

자릿수

자릿수는 디스플레이 출력의 자릿수를 결정합니다. 이 숫자는 원하는 정밀도에 따라 신호 입력의 유효 자릿수보다 작거나 같아야 합니다. 명목상 반자릿수 표시(예: 4 .5숫자, 2 .5숫자), 첫 번째 또는 마지막 숫자는 "1" 또는 꺼짐 또는 "5" 또는 꺼짐일 수 있습니다. 이 "절반" 숫자를 사용하면 디스플레이의 상한선을 확장할 수 있습니다(1 000 대 _999) 또는 중간 값(100. 5 대 100_).

크기

패널 면의 크기는 장치가 설치된 패널과 장치의 물리적 호환성을 결정합니다. 일반적으로 면 치수는 인치(" 또는 in) 또는 밀리미터(mm)이며 길이와 너비로 지정됩니다. 대부분의 패널이 표준 깊이를 수용하지만 때로는 게이지의 깊이와 컷아웃의 크기를 고려해야 합니다. 및 얼굴 치수 관련 또한 디스플레이는 설치 시 사용자가 편안하게 숫자/문자를 읽을 수 있을 만큼 커야 합니다.

색깔

디지털 패널 미터는 특정 색상을 표시하도록 설계되었습니다. LCD 미터에서 색상은 검정색 숫자 뒤에 있는 백라이트에 의해 결정됩니다. LED 미터에서 색상은 장치에 내장된 다이오드 유형에 따라 결정됩니다. 색상 옵션에는 다음이 포함됩니다.OMEGA, Inc.에서 사용 가능한 빨간색, 주황색, 녹색 디스플레이 색상

  • 빨간색
  • 초록
  • 호박색
  • 파란색
  • 노란색
  • 수족관

빨간색은 기본 LED 색상이며 일반적으로 LCD에는 백라이트가 없습니다(색상 없음). 다중 모니터 또는 채널을 사용할 때 특히 유용한 다중 색상 옵션이 있습니다. 각 모니터의 색상을 설정하면 사용자가 각 모니터를 빠르게 식별할 수 있습니다.

연결하다

디지털 디스플레이 기기연결에는 패널에 안전하게 장착하는 데 필요한 전기 입력 및 출력과 물리적 연결(예: 나사 커넥터)이 포함됩니다. 이러한 연결은 관련 패널의 설계 및 규정과 호환되어야 합니다.

특징

디지털 패널 미터장치에 추가 기능을 제공하는 많은 기능이 포함될 수 있습니다. 여기에는 설정 포인트 옵션, 알람, 켜기/끄기 제어 및 조정 가능한 디스플레이가 포함됩니다.

  • 포인트 옵션 설정속도, 온도, 압력 또는 습도와 같은 공정 매개변수에 대한 제어 한계 또는 설정점을 설정하는 기능. 난방 애플리케이션에서 장치는 설정점 온도에 접근하거나 초과할 때 제어 신호를 끄고 온도가 설정점보다 낮으면 켜짐 제어 신호를 보냅니다.
  • 미터에 내장 가능경보(오디오 또는 시각적) 한계 또는 설정점에 도달했을 때 표시합니다.
  • 온/오프 제어미터가 스위칭 출력 신호를 보내 릴레이, 오픈 컬렉터 트랜지스터 또는 기타 기술을 사용하여 처리 장치(오븐, 모터, 팬 등)를 활성화하거나 비활성화할 수 있습니다. 스위치, 팝 또는 제한 제어는 가장 간단한 공정 제어 기술 중 하나입니다.
  • 조정 가능한 디스플레이게이지를 조정하여 다른 디스플레이를 표시할 수 있습니다.
  • 추가 채널디지털 패널 미터가 다른 소스에서 여러 신호를 수신하고 해석할 수 있습니다.
  • USB/직렬 포트미터가 USB 또는 직렬 커넥터를 통해 데이터 분석 도구 또는 컴퓨터와 같은 다른 장치에 연결할 수 있도록 합니다.
