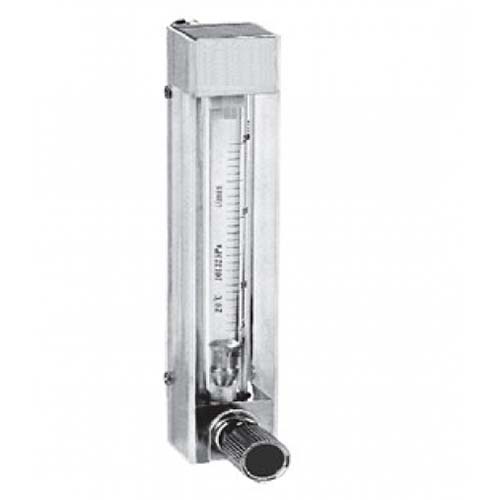

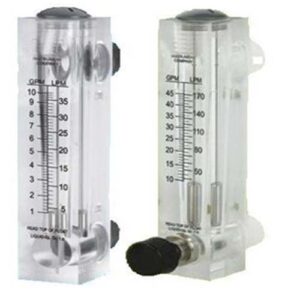

PFM220 ประเภท: เครื่องวัดการไหลของพื้นที่โรเตอร์แก้ว

PFM220 ประเภท: เครื่องวัดการไหลของพื้นที่โรเตอร์แก้ว

โฟลว์มิเตอร์แบบพื้นที่แปรผันคือโฟลว์มิเตอร์แรงดันแตกต่าง เป็นอุปกรณ์อเนกประสงค์ที่ใช้งานง่ายสำหรับวัดการไหลของของเหลว ก๊าซ และไอน้ำ พวกมันทำงานโดยแรงดันตกคร่อมค่อนข้างคงที่ ในมาตรวัดการไหลประเภทนี้ การแสดงการไหลของน้ำโดยตรงจะกำหนดโดยตำแหน่งของทุ่น ลูกสูบ หรือใบพัด ตำแหน่งของลูกลอย ลูกสูบ หรือใบพัดจะเปลี่ยนไปตามอัตราการไหลที่เพิ่มขึ้นเปิดพื้นที่การไหลที่ใหญ่ขึ้นเพื่อให้ของเหลวที่ไหลผ่านได้ เมื่อการไหลลดลง แรงโน้มถ่วงหรือสปริงจะถูกใช้เพื่อทำให้องค์ประกอบการไหลกลับสู่ตำแหน่งคงที่ ต้องติดตั้งเครื่องวัดการไหลของแรงโน้มถ่วงในตำแหน่งแนวตั้งในขณะที่สามารถติดตั้งเครื่องวัดอัตราการไหลแบบสปริงในตำแหน่งใดก็ได้ เครื่องวัดอัตราการไหลของพื้นที่ตัวแปรแต่ละตัวมีตัวบ่งชี้เฉพาะที่ นอกจากนี้ ยังสามารถติดตั้งเซ็นเซอร์ตำแหน่งและตัวส่งสัญญาณ เช่น เซ็นเซอร์ประเภทนิวเมติก อิเล็กทรอนิกส์ ดิจิตอล หรือไฟเบอร์ออปติก สำหรับการเชื่อมต่อกับจอแสดงผลหรือตัวควบคุมระยะไกล

รายละเอียดเพิ่มเติม

  • ประเภทของเหลว:ก๊าซกัดกร่อนและของเหลวกัดกร่อน
  • ติดต่อวัสดุ:
    • ทองเหลืองหรือสแตนเลส
    • ซีลไนไตรล์หรือไวตัน
    • ลอยสแตนเลสหรือนิลหรือพลาสติกโพลีเมทิลเมทาคริเลต
  • ตัวเชื่อมต่อ:ทองเหลืองหรือสแตนเลส
  • ขนาดการเชื่อมต่อ:อุปกรณ์โลหะ: M10 และข้อต่อท่อ (2-Ø8)
  • การติดตั้ง: Back to Back
  • แรงดันใช้งาน:≦2Mpa(20bar)@38℃(100℉).
  • อุณหภูมิสูงสุด:~+60℃
  • ความแม่นยำ:±4% ของขนาดเต็ม (±2.5% ของขนาดเต็มสำหรับ DN6~10 มม.)

เครื่องวัดการไหลของพื้นที่ตัวแปร


แนะนำ

โฟลว์มิเตอร์แบบพื้นที่แปรผันคือโฟลว์มิเตอร์แรงดันแตกต่าง เป็นอุปกรณ์อเนกประสงค์ที่ใช้งานง่ายสำหรับวัดการไหลของของเหลว ก๊าซ และไอน้ำ พวกมันทำงานโดยแรงดันตกคร่อมค่อนข้างคงที่ ในมาตรวัดการไหลประเภทนี้ การแสดงการไหลของน้ำโดยตรงจะกำหนดโดยตำแหน่งของทุ่น ลูกสูบ หรือใบพัด ตำแหน่งของลูกลอย ลูกสูบ หรือใบพัดจะเปลี่ยนไปตามอัตราการไหลที่เพิ่มขึ้นเปิดพื้นที่การไหลที่ใหญ่ขึ้นเพื่อให้ของเหลวที่ไหลผ่านได้ เมื่อการไหลลดลง แรงโน้มถ่วงหรือสปริงจะถูกใช้เพื่อทำให้องค์ประกอบการไหลกลับสู่ตำแหน่งคงที่ ต้องติดตั้งเครื่องวัดการไหลของแรงโน้มถ่วงในตำแหน่งแนวตั้งในขณะที่สามารถติดตั้งเครื่องวัดอัตราการไหลแบบสปริงในตำแหน่งใดก็ได้ เครื่องวัดอัตราการไหลของพื้นที่ตัวแปรแต่ละตัวมีตัวบ่งชี้เฉพาะที่ นอกจากนี้ ยังสามารถติดตั้งเซ็นเซอร์ตำแหน่งและตัวส่งสัญญาณ เช่น เซ็นเซอร์ประเภทนิวเมติก อิเล็กทรอนิกส์ ดิจิตอล หรือไฟเบอร์ออปติก สำหรับการเชื่อมต่อกับจอแสดงผลหรือตัวควบคุมระยะไกล

ประเภทของเครื่องวัดอัตราการไหลของพื้นที่แปรผัน

เครื่องวัดอัตราการไหลของพื้นที่แปรผันมีให้เลือกหลายแบบ:

Rotameter

Rotameters เป็นเครื่องวัดอัตราการไหลแบบพื้นที่ตัวแปรที่ใช้กันอย่างแพร่หลายมากที่สุด โดยทั่วไปแล้ว rotameter ประกอบด้วยแก้วในแนวตั้งหรือหลอดทรงกรวยพลาสติกและทุ่นวัดแสงที่สามารถเคลื่อนที่ได้อย่างอิสระภายในท่อ Rotameters แม้ว่าจะจัดเป็นหน่วยความดันแตกต่าง แต่ก็เป็นอุปกรณ์ความดันแตกต่างคงที่ ข้อต่อปลายหน้าแปลนช่วยให้ติดตั้งเข้ากับท่อได้ง่าย ทุ่นสามารถพักที่ด้านล่างของท่อได้อย่างอิสระเมื่อไม่มีการไหลของของไหล เมื่อของเหลวเข้าสู่ก้นท่อ ทุ่นวัดแสงจะเริ่มสูงขึ้น ตำแหน่งของทุ่นจะแปรผันตรงกับกระแสน้ำ ตำแหน่งที่แม่นยำของทุ่นเป็นที่ที่ความแตกต่างของแรงดันระหว่างพื้นผิวด้านบนและด้านล่างทำให้น้ำหนักของทุ่นสมดุล ยิ่งมีการไหลมากเท่าใด ทุ่นลอยก็จะยิ่งสูงขึ้นเท่านั้น ในกรณีของของไหล ทุ่นลอยน้ำจะเพิ่มขึ้นเนื่องจากการรวมกันของการลอยตัวของของเหลวและความเร็วของหัวของของไหล ในขณะที่กับก๊าซ การลอยตัวจะน้อยมาก และทุ่นจะทำปฏิกิริยากับหัวความเร็วในระดับมาก รูปด้านล่างแสดง rotameter ทั่วไป:

Rotameter


คุณสมบัติหลัก

  1. ใน rotameter ความสูงของทุ่นบ่งบอกถึงการไหล
  2. สามารถปรับเทียบและจัดทำดัชนีท่อ Rotameter กับหน่วยการไหลที่เหมาะสมได้
  3. Rotameters มักจะมีอัตราส่วน Turndown สูงถึง 12: 1
  4. ความแม่นยำอาจสูงถึง 1% ของคะแนนเต็มสเกล
  5. ท่อ Rotameter ทำจากแก้ว โลหะ หรือพลาสติก
  6. เส้นผ่านศูนย์กลางท่อมีตั้งแต่ 1/4 ถึงมากกว่า 6 นิ้ว
  7. ในการใช้งานที่ปลอดภัย เช่น อากาศหรือน้ำ ท่อ rotameter สามารถทำจากแก้วได้ ในขณะที่ในสถานการณ์ที่การแตกอาจทำให้เกิดสภาวะที่ไม่ปลอดภัย ท่อเหล่านี้มาพร้อมกับท่อโลหะ
  8. นอกจากนี้ สำหรับความดันและอุณหภูมิที่สูงขึ้นเหนือช่วงการใช้งานจริงของแก้ว โรตามิเตอร์ของท่อโลหะจะถูกใช้
  9. rotameters หลอดพลาสติกเป็น rotameters ต้นทุนปานกลาง นอกจากนี้ยังเหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับของเหลวที่มีฤทธิ์กัดกร่อนหรือน้ำปราศจากไอออน
  10. rotameters เกือบทั้งหมดไม่ไวต่อการเปลี่ยนแปลงความหนืด ส่วนที่ละเอียดอ่อนที่สุดคือ rotameters ขนาดเล็กมากที่มีการลอยตัวเป็นทรงกลม ในขณะที่ rotameters ที่ใหญ่กว่านั้นมีความไวต่อผลกระทบของความหนืดน้อยกว่า
  11. โรตามิเตอร์รวมถึงทุ่นแม่เหล็กสามารถใช้สำหรับฟังก์ชั่นการเตือนและการส่งสัญญาณ
  12. เนื่องจากสามารถอ่านอัตราการไหลได้โดยตรงบนมาตราส่วนที่ติดตั้งถัดจากท่อ จึงไม่จำเป็นต้องมีอุปกรณ์อ่านค่าการไหลเสริม อย่างไรก็ตาม อุปกรณ์ตรวจจับอัตโนมัติยังคงสามารถใช้ตรวจจับระดับลูกลอยและส่งสัญญาณการไหลได้หากต้องการ
  13. ตำแหน่งลอยแต่ละตำแหน่งสอดคล้องกับอัตราการไหลเฉพาะสำหรับความหนาแน่นและความหนืดของของเหลวจำเพาะ ดังนั้นการปรับขนาด rotameter สำหรับแต่ละแอปพลิเคชันจึงเป็นสิ่งสำคัญ หากกำหนดขนาดอย่างเหมาะสม อัตราการไหลสามารถกำหนดได้โดยการจับคู่ตำแหน่งลูกลอยกับมาตราส่วนที่สอบเทียบที่ด้านนอกของโรตามิเตอร์
  14. โรตามิเตอร์จำนวนมากมีวาล์วในตัวสำหรับการปรับการไหลแบบแมนนวล
  15. ทุ่นลอยรูปทรงต่างๆ มีให้เลือกใช้งานหลากหลาย การออกแบบโฟลตต้นหนึ่งแบบมีช่อง ซึ่งทำให้ทุ่นหมุนเพื่อความมั่นคงและตั้งศูนย์ เนื่องจากการหมุนของทุ่นนี้ คำว่า rotameter จึงถูกสร้างขึ้น

ขนาดของ rotameter

โดยทั่วไปแล้ว Rotameters จะมีข้อมูลการสอบเทียบและเครื่องชั่งอ่านค่าโดยตรงสำหรับอากาศหรือน้ำหรือทั้งสองอย่าง ในการกำหนดขนาดโรตามิเตอร์สำหรับบริการอื่นๆ ขั้นแรกต้องเปลี่ยนโฟลว์จริงเป็นโฟลว์มาตรฐาน ในกรณีของของเหลว การไหลมาตรฐานควรเท่ากับน้ำในหน่วย gpm ในขณะที่สำหรับก๊าซ การไหลมาตรฐานที่คาดหวังคือการไหลของอากาศในหน่วยลูกบาศก์ฟุตต่อนาทีมาตรฐาน (scfm)
ผู้ผลิต Rotameter จัดทำตารางแสดงรายการค่า gpm เทียบเท่าน้ำมาตรฐานและค่า air scfm พวกเขาควรมีกฎสไลด์ โนโมแกรม หรือซอฟต์แวร์คอมพิวเตอร์ ซึ่งมักจำเป็นสำหรับการปรับขนาดโรตามิเตอร์

ข้อได้เปรียบ

ข้อดีหลักของ rotameter มีดังนี้:

  • ราคาถูก
  • การออกแบบที่เรียบง่าย
  • แรงดันตกคร่อมต่ำ
  • ใช้กันอย่างแพร่หลาย
  • เอาต์พุตเชิงเส้น

ข้อมูลเพิ่มเติม

แอปพลิเคชัน

ไหล

ชนิดของ

เครื่องกล

วิธีการติดตั้ง

ปากจาน

ขนาด

PFB230 ขนาด 02 PFB230 ขนาด 02
                     ไม่มีเข็มวาล์ว                    พร้อมเข็มวาล์ว
ช่วงการไหล ขนาด (มม.) อุปกรณ์ท่อ ข้อต่อท่อโลหะ รูยึด
การเข้ารหัส อา บี ดี อี เอ็ม นู๋
20XXX 26 136 50 24.0 <50 116 ψ8 M10x1 2-ψ11
21XXX 28 136 56 27.5 <52 116 ψ8 M10x1 2-ψ11
22XXX 28 136 58 29.5 <55 116 ψ10 M10x1 2-ψ11
23XXX 28 160 60 29.5 <55 140 ψ11 M10x1 2-ψ11

ช่องทางการสมัคร

เครื่องวัดการไหลของพื้นที่ตัวแปร


แนะนำ

โฟลว์มิเตอร์แบบพื้นที่แปรผันคือโฟลว์มิเตอร์แรงดันแตกต่าง เป็นอุปกรณ์อเนกประสงค์ที่ใช้งานง่ายสำหรับวัดการไหลของของเหลว ก๊าซ และไอน้ำ พวกมันทำงานโดยแรงดันตกคร่อมค่อนข้างคงที่ ในมาตรวัดการไหลประเภทนี้ การแสดงการไหลของน้ำโดยตรงจะกำหนดโดยตำแหน่งของทุ่น ลูกสูบ หรือใบพัด ตำแหน่งของลูกลอย ลูกสูบ หรือใบพัดจะเปลี่ยนไปตามอัตราการไหลที่เพิ่มขึ้นเปิดพื้นที่การไหลที่ใหญ่ขึ้นเพื่อให้ของเหลวที่ไหลผ่านได้ เมื่อการไหลลดลง แรงโน้มถ่วงหรือสปริงจะถูกใช้เพื่อทำให้องค์ประกอบการไหลกลับสู่ตำแหน่งคงที่ ต้องติดตั้งเครื่องวัดการไหลของแรงโน้มถ่วงในตำแหน่งแนวตั้งในขณะที่สามารถติดตั้งเครื่องวัดอัตราการไหลแบบสปริงในตำแหน่งใดก็ได้ เครื่องวัดอัตราการไหลของพื้นที่ตัวแปรแต่ละตัวมีตัวบ่งชี้เฉพาะที่ นอกจากนี้ ยังสามารถติดตั้งเซ็นเซอร์ตำแหน่งและตัวส่งสัญญาณ เช่น เซ็นเซอร์ประเภทนิวเมติก อิเล็กทรอนิกส์ ดิจิตอล หรือไฟเบอร์ออปติก สำหรับการเชื่อมต่อกับจอแสดงผลหรือตัวควบคุมระยะไกล

ประเภทของเครื่องวัดอัตราการไหลของพื้นที่แปรผัน

เครื่องวัดอัตราการไหลของพื้นที่แปรผันมีให้เลือกหลายแบบ:

Rotameter

Rotameters เป็นเครื่องวัดอัตราการไหลแบบพื้นที่ตัวแปรที่ใช้กันอย่างแพร่หลายมากที่สุด โดยทั่วไปแล้ว rotameter ประกอบด้วยแก้วในแนวตั้งหรือหลอดทรงกรวยพลาสติกและทุ่นวัดแสงที่สามารถเคลื่อนที่ได้อย่างอิสระภายในท่อ Rotameters แม้ว่าจะจัดเป็นหน่วยความดันแตกต่าง แต่ก็เป็นอุปกรณ์ความดันแตกต่างคงที่ ข้อต่อปลายหน้าแปลนช่วยให้ติดตั้งเข้ากับท่อได้ง่าย ทุ่นสามารถพักที่ด้านล่างของท่อได้อย่างอิสระเมื่อไม่มีการไหลของของไหล เมื่อของเหลวเข้าสู่ก้นท่อ ทุ่นวัดแสงจะเริ่มสูงขึ้น ตำแหน่งของทุ่นจะแปรผันตรงกับกระแสน้ำ ตำแหน่งที่แม่นยำของทุ่นเป็นที่ที่ความแตกต่างของแรงดันระหว่างพื้นผิวด้านบนและด้านล่างทำให้น้ำหนักของทุ่นสมดุล ยิ่งมีการไหลมากเท่าใด ทุ่นลอยก็จะยิ่งสูงขึ้นเท่านั้น ในกรณีของของไหล ทุ่นลอยน้ำจะเพิ่มขึ้นเนื่องจากการรวมกันของการลอยตัวของของเหลวและความเร็วของหัวของของไหล ในขณะที่กับก๊าซ การลอยตัวจะน้อยมาก และทุ่นจะทำปฏิกิริยากับหัวความเร็วในระดับมาก รูปด้านล่างแสดง rotameter ทั่วไป:

Rotameter


คุณสมบัติหลัก

  1. ใน rotameter ความสูงของทุ่นบ่งบอกถึงการไหล
  2. สามารถปรับเทียบและจัดทำดัชนีท่อ Rotameter กับหน่วยการไหลที่เหมาะสมได้
  3. Rotameters มักจะมีอัตราส่วน Turndown สูงถึง 12: 1
  4. ความแม่นยำอาจสูงถึง 1% ของคะแนนเต็มสเกล
  5. ท่อ Rotameter ทำจากแก้ว โลหะ หรือพลาสติก
  6. เส้นผ่านศูนย์กลางท่อมีตั้งแต่ 1/4 ถึงมากกว่า 6 นิ้ว
  7. ในการใช้งานที่ปลอดภัย เช่น อากาศหรือน้ำ ท่อ rotameter สามารถทำจากแก้วได้ ในขณะที่ในสถานการณ์ที่การแตกอาจทำให้เกิดสภาวะที่ไม่ปลอดภัย ท่อเหล่านี้มาพร้อมกับท่อโลหะ
  8. นอกจากนี้ สำหรับความดันและอุณหภูมิที่สูงขึ้นเหนือช่วงการใช้งานจริงของแก้ว โรตามิเตอร์ของท่อโลหะจะถูกใช้
  9. rotameters หลอดพลาสติกเป็น rotameters ต้นทุนปานกลาง นอกจากนี้ยังเหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับของเหลวที่มีฤทธิ์กัดกร่อนหรือน้ำปราศจากไอออน
  10. rotameters เกือบทั้งหมดไม่ไวต่อการเปลี่ยนแปลงความหนืด ส่วนที่ละเอียดอ่อนที่สุดคือ rotameters ขนาดเล็กมากที่มีการลอยตัวเป็นทรงกลม ในขณะที่ rotameters ที่ใหญ่กว่านั้นมีความไวต่อผลกระทบของความหนืดน้อยกว่า
  11. โรตามิเตอร์รวมถึงทุ่นแม่เหล็กสามารถใช้สำหรับฟังก์ชั่นการเตือนและการส่งสัญญาณ
  12. เนื่องจากสามารถอ่านอัตราการไหลได้โดยตรงบนมาตราส่วนที่ติดตั้งถัดจากท่อ จึงไม่จำเป็นต้องมีอุปกรณ์อ่านค่าการไหลเสริม อย่างไรก็ตาม อุปกรณ์ตรวจจับอัตโนมัติยังคงสามารถใช้ตรวจจับระดับลูกลอยและส่งสัญญาณการไหลได้หากต้องการ
  13. ตำแหน่งลอยแต่ละตำแหน่งสอดคล้องกับอัตราการไหลเฉพาะสำหรับความหนาแน่นและความหนืดของของเหลวจำเพาะ ดังนั้นการปรับขนาด rotameter สำหรับแต่ละแอปพลิเคชันจึงเป็นสิ่งสำคัญ หากกำหนดขนาดอย่างเหมาะสม อัตราการไหลสามารถกำหนดได้โดยการจับคู่ตำแหน่งลูกลอยกับมาตราส่วนที่สอบเทียบที่ด้านนอกของโรตามิเตอร์
  14. โรตามิเตอร์จำนวนมากมีวาล์วในตัวสำหรับการปรับการไหลแบบแมนนวล
  15. ทุ่นลอยรูปทรงต่างๆ มีให้เลือกใช้งานหลากหลาย การออกแบบโฟลตต้นหนึ่งแบบมีช่อง ซึ่งทำให้ทุ่นหมุนเพื่อความมั่นคงและตั้งศูนย์ เนื่องจากการหมุนของทุ่นนี้ คำว่า rotameter จึงถูกสร้างขึ้น

ขนาดของ rotameter

โดยทั่วไปแล้ว Rotameters จะมีข้อมูลการสอบเทียบและเครื่องชั่งอ่านค่าโดยตรงสำหรับอากาศหรือน้ำหรือทั้งสองอย่าง ในการกำหนดขนาดโรตามิเตอร์สำหรับบริการอื่นๆ ขั้นแรกต้องเปลี่ยนโฟลว์จริงเป็นโฟลว์มาตรฐาน ในกรณีของของเหลว การไหลมาตรฐานควรเท่ากับน้ำในหน่วย gpm ในขณะที่สำหรับก๊าซ การไหลมาตรฐานที่คาดหวังคือการไหลของอากาศในหน่วยลูกบาศก์ฟุตต่อนาทีมาตรฐาน (scfm)
ผู้ผลิต Rotameter จัดทำตารางแสดงรายการค่า gpm เทียบเท่าน้ำมาตรฐานและค่า air scfm พวกเขาควรมีกฎสไลด์ โนโมแกรม หรือซอฟต์แวร์คอมพิวเตอร์ ซึ่งมักจำเป็นสำหรับการปรับขนาดโรตามิเตอร์

ข้อได้เปรียบ

ข้อดีหลักของ rotameter มีดังนี้:

  • ราคาถูก
  • การออกแบบที่เรียบง่าย
  • แรงดันตกคร่อมต่ำ
  • ใช้กันอย่างแพร่หลาย
  • เอาต์พุตเชิงเส้น

รูปแบบการสั่งซื้อ

รูปแบบการสั่งซื้อ
PFM220 การเข้ารหัส ประเภทของเหลว


อา ของเหลว
บี แก๊ส


การเข้ารหัส ช่วงการไหล
2XXXX โปรดดูตารางช่วงการไหล


การเข้ารหัส วัสดุ
1 ประเภทปกติ
2 ชนิดป้องกันการกัดกร่อน


การเข้ารหัส วาล์วเข็ม
W พร้อมวาล์วเข็ม
นู๋ ไม่มีเข็มวาล์ว


การเข้ารหัส วิธีการติดตั้ง
BB อย่างต่อเนื่อง, ติดๆกัน


การเข้ารหัส พิมพ์โลโก้ลูกค้า
F FGT


นู๋
พิมพ์โลโก้ลูกค้า
PFM220 รูปแบบการสั่งซื้อที่สมบูรณ์
*หมายเหตุ: การใช้ฉลากแบบกำหนดเองต้องใช้รุ่นเดียวในการสั่งซื้อมากกว่า 100 รายการต่อปี
