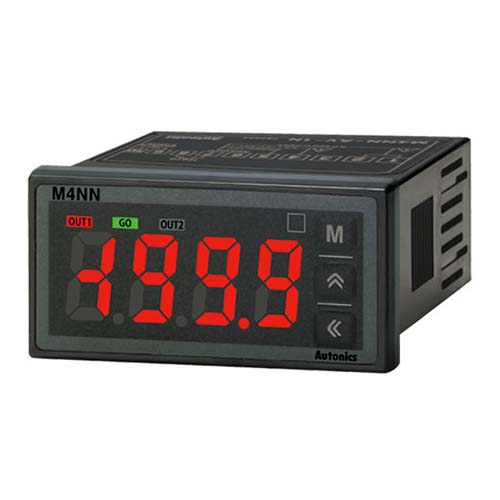

Máy đo bảng kỹ thuật số tích hợp dòng M4NN với nhiều tùy chọn đầu vào
Với nhiều tùy chọn đầu vào và tùy chọn đầu ra bộ thu mở NPN / PNP, nó có thể được sử dụng linh hoạt trong các môi trường khác nhau.
Các đầu nối nguồn và đầu vào được cách ly để cung cấp hoạt động an toàn hơn và cho phép nhiều thiết bị được cấp nguồn bởi cùng một nguồn điện.
Các kết nối khối thiết bị đầu cuối phích cắm và ổ cắm cũng có sẵn để đi dây thân thiện với người dùng và bảo trì dễ dàng hơn.
Chức năng linh hoạt và kích thước nhỏ gọn làm cho nó trở thành một lựa chọn tuyệt vời để đo lường và hiển thị các giá trị quy trình trong nhiều ứng dụng khác nhau.

Mô tả

Máy đo bảng kỹ thuật số tích hợp dòng M4NN với nhiều tùy chọn đầu vào
Với nhiều tùy chọn đầu vào và tùy chọn đầu ra bộ thu mở NPN / PNP, nó có thể được sử dụng linh hoạt trong các môi trường khác nhau.
Các đầu nối nguồn và đầu vào được cách ly để cung cấp hoạt động an toàn hơn và cho phép nhiều thiết bị được cấp nguồn bởi cùng một nguồn điện.
Các kết nối khối thiết bị đầu cuối phích cắm và ổ cắm cũng có sẵn để đi dây thân thiện với người dùng và bảo trì dễ dàng hơn.
Chức năng linh hoạt và kích thước nhỏ gọn làm cho nó trở thành một lựa chọn tuyệt vời để đo lường và hiển thị các giá trị quy trình trong nhiều ứng dụng khác nhau.

tính năng chính

  • Các tùy chọn đầu vào / đầu ra khác nhau (theo mô hình)
  • - Tùy chọn đầu vào: điện áp một chiều, dòng điện một chiều, điện áp xoay chiều, dòng điện xoay chiều
  • - Tùy chọn đầu ra: Bộ thu mở NPN / Bộ thu mở PNP (Mặc định: LED / Không có đầu ra)
  • Các mô-đun nguồn và đầu vào biệt lập cho phép nhiều đơn vị được cấp nguồn từ một nguồn điện duy nhất
  • Phạm vi hiển thị: -1999 đến 9999
  • Chức năng tỷ lệ hiển thị giới hạn trên và giới hạn dưới
  • Đo tần số AC (dải: 0,1 đến 9999Hz)
  • Chế độ đầu ra đặt trước: OUT1, GO, OUT2 (đầu ra cực thu mở NPN / PNP)
  • Chức năng hiển thị hệ số công suất: hiển thị đầu vào tương tự (1-5V, 4-20mA) của bộ chuyển đổi hệ số công suất là -0,50 ~ 1,00 ~ 0,50
  • Nhiều chức năng: giám sát giá trị hiển thị đỉnh, độ trễ chu kỳ hiển thị, điều chỉnh không, hiệu chỉnh giá trị hiển thị đỉnh
  • Nguồn cung cấp: 5-24VDC (bị cô lập)
  • M4NN 1

    đầu vào khác nhau

  • M4NN 2

    Thu phóng

  • M4NN 3

    kích thước nhỏ gọn

  • M4NN 4

    Chia sẻ sức mạnh

  • Hệ số công suất: -0,90

    Hiển thị hệ số công suất

Có nhiều loại đầu vào khác nhau

Nhiều mô hình đầu vào có sẵn, bao gồm điện áp một chiều, dòng điện một chiều, điện áp xoay chiều và dòng điện xoay chiều

  • Đầu vào: Điện áp một chiều (Kiểu máy M4NN-DV), Dòng điện một chiều (Kiểu máy M4NN-DA), Điện áp AC (Kiểu máy M4NN-AV), Dòng điện xoay chiều (Kiểu máy M4NN-AA) Đầu ra: Bộ thu mở NPN / PNP

Thiết kế một mảnh với chiều dài phía sau 46mm

Thiết kế với kích thước nhỏ gọn (W48mm × H24mm) và chiều dài phía sau ngắn (46mm) giúp tiết kiệm không gian lắp đặt.

  • Chiều dài phía sau giảm 42% so với Autonics MT4N

Khối đầu cuối phích cắm / ổ cắm

Kết nối khối thiết bị đầu cuối phích cắm / ổ cắm giúp việc đấu dây và bảo trì dễ dàng hơn.

  • Khối đầu cuối phích cắm / ổ cắm

Đầu vào, đầu ra, mô-đun nguồn cô lập

Thiết kế tách biệt của đầu vào, đầu ra và mô-đun nguồn cho phép nhiều đơn vị được cấp nguồn từ một nguồn điện duy nhất

  • Đầu vào, đầu ra, mô-đun nguồn cô lập

Hiển thị và đầu ra hệ số công suất

Hiển thị đầu ra tương tự của bộ chuyển đổi hệ số công suất (1-5V, 4-20mA) là -0,50 ~ 1,50. Nó cũng có thể được xuất ra tùy thuộc vào cài đặt.

  • Hiển thị và đầu ra hệ số công suất
ứng dụng

Bảng đồng hồ đo để đo và hiển thị điện áp và dòng điện của các quá trình trên tủ điện

  • Bảng đồng hồ đo để đo và hiển thị điện áp và dòng điện của các quá trình trên tủ điện



Bảng đồng hồ kỹ thuật sốthông tin

Bảng đồng hồ kỹ thuật sốlà một màn hình kỹ thuật số được thiết kế để cài đặt trong một bảng như bảng điều khiển. Họ thường đọc một số loại đầu vào, có thể là điện áp, dòng điện hoặc điện trở và hiển thị giá trị của nó bằng kỹ thuật số. Thông thường, đầu vào này là phép đo từ một cảm biến được chuyển đổi và hiển thị dưới dạng nhiệt độ, áp suất hoặc biến hệ thống khác. Các máy đo này cũng có thể hoạt động như bộ điều khiển đơn giản, kích hoạt công tắc hoặc thực hiện một chức năng đơn giản khi số đọc đạt đến phép đo đặt trước.

Chức năng

Để chọn một đồng hồ bảng kỹ thuật số, trước tiên người mua công nghiệp phải quyết định những gì họ muốn làm.

Đầu ra màn hình cơ bản

tất cảBảng đồng hồ kỹ thuật sốChức năng cơ bản được thực hiện là lấy tín hiệu đầu vào và chuyển nó thành giá trị hiển thị. Đầu vào này ban đầu đến từ một cảm biến trong quy trình hoặc hệ thống và được gửi đến thiết bị thông qua bảng điều khiển mà đồng hồ được kết nối. Bảng điều khiển này cung cấp năng lượng cho thiết bị và cung cấp đầu vào cho màn hình.Biểu đồ lưu lượng chức năng đồng hồ kỹ thuật số cơ bản

nền tảngBảng đồng hồ kỹ thuật sốDòng chảy tín hiệu

Đầu ra bổ sung

Ngoài các màn hình đơn giản, một sốBảng đồng hồ kỹ thuật sốNgoài ra còn có các chức năng điều khiển hoặc giao diện tùy chọn.

  • mô phỏngChức năng có nghĩa là một thiết bị có thể cung cấp đầu ra tương tự (chẳng hạn như điện áp hoặc dòng điện thay đổi) tỷ lệ với tín hiệu đầu vào, để sử dụng trong thiết bị tương tự.
  • Giao diện dữ liệuTính năng cho phép người dùng tương tác với thông tin hiển thị để phân tích dữ liệu.
  • điểm đặtCác chức năng cho phép người dùng cài đặt trước các giá trị đầu vào sẽ kích hoạt chức năng báo động hoặc điều khiển đơn giản. Các chức năng bật / tắt này tương ứng với đầu ra trạng thái rắn hoặc rơ le điện, tùy thuộc vào thiết kế.

Lưu đồ của Bảng đồng hồ chức năng kênh đôi qua Laurel Electronics

Lưu đồ - Chức năng kênh kép với đầu ra tùy chọn bổ sung. Tín dụng hình ảnh: Laurel Electronics

Các loại

Khi người mua đã xác định được tính năng nào họ cần, thì loại đồng hồ đo thực tế cũng cần được xem xét.

Bảng đồng hồ kỹ thuật sốĐược phân biệt theo từng loại dựa trên công nghệ hiển thị và chiếu sáng của chúng.

trình diễn

Bảng đồng hồ kỹ thuật sốđược hiển thị dưới dạng số hoặc chữ và số.

  • con sốHiển thị nghĩa là đồng hồ chỉ hiển thị số. Hầu hết các máy đo bảng kỹ thuật số là kỹ thuật số vì mục đích chính của máy đo là hiển thị các giá trị số.
  • chữ cái và sốHiển thị có nghĩa là đồng hồ hiển thị cả số và chữ. Điều này hữu ích để cung cấp thêm thông tin cho người dùng, chẳng hạn như kênh hoặc đơn vị tương ứng để đọc.

Công nghệĐồng hồ hiển thị LED của Autonics, Inc.

Ánh sáng được sử dụng trong màn hình kỹ thuật số là LED hoặc LCD.

  • dẫn đến(Điốt phát sáng) Màn hình bao gồm các điốt phát sáng các phân đoạn. Màn hình LED có thể được nhìn thấy trong bóng tối.
  • Đồng hồ hiển thị qua màn hình LCD tích cực của Hoyt Electrical Instrument WorksLCD(Màn hình tinh thể lỏng) để hiển thị các số tối / đen trên màn hình trống màu xám hoặc xanh lục. Màn hình LCD tiêu thụ ít điện năng hơn đèn LED, nhưng cần có đèn nền để xem trong bóng tối.

Loại đầu vào tín hiệu

Để hoạt động bình thường, thiết bị phải được thiết kế để chấp nhận đầu vào tương tự được gửi đến nó. Các loại đầu vào bao gồm:

  • điện xoay chiều- Đầu vào được nhận dưới dạng điện áp xoay chiều có thể đo được trong điện áp xoay chiều (VAC).
  • Dòng điện xoay chiều- Nhập dòng điện AC chìm ở dạng có thể đo được bằng miliampe (mA AC) hoặc ampe (A AC).
  • Nguồn AC- Đầu vào nhận được dưới dạng phạm vi điều chỉnh cho dòng điện xoay chiều, điện áp và / hoặc tần số.
  • điện áp DC- Đầu vào nhận được dưới dạng điện áp DC có thể đo được bằng Volts Direct Current (VDC).
  • DC- Nhập dạng có thể đo được của dòng điện một chiều chìm theo miliampe (mA DC) hoặc amps (A DC).
  • Nguồn điện DC- Các đầu vào nhận được dưới dạng phạm vi điều chỉnh cho dòng điện DC, điện áp và / hoặc tần số.
  • Sức cản- Đầu vào đến từ các thành phần đo sự thay đổi điện trở, ví dụ:Cảm biến Piezoresistivehoặcmáy đo sức căng.
  • nhiệt độ-Theo sự thay đổi nhiệt độ từCặp nhiệt điện,RTDhoặcThermistorNhận đầu vào. Để biết thêm thông tin, hãy xemCảm biến nhiệt độkhu vực.

Sự chỉ rõ

Có một số thông số kỹ thuật quan trọng cần xem xét khi chọn đồng hồ bảng kỹ thuật số, tất cả đều liên quan đến chính màn hình. Chúng bao gồm số bit, kích thước của mặt bảng điều khiển và màu sắc hiển thị.

số chữ số

Số lượng chữ số xác định có bao nhiêu chữ số trong kết quả hiển thị. Con số này phải nhỏ hơn hoặc bằng số chữ số có nghĩa trong đầu vào tín hiệu, tùy thuộc vào độ chính xác mong muốn. Hiển thị nửa chữ số ở danh nghĩa (ví dụ: 4 .5chữ số, 2 .5chữ số), chữ số đầu tiên hoặc cuối cùng chỉ có thể là "1" hoặc tắt, hoặc "5" hoặc tắt. Con số "một nửa" này cho phép mở rộng giới hạn trên của màn hình (1 000 so với _999) hoặc cho phép hiển thị các giá trị trung gian (100. 5 so với 100_).

kích cỡ

Kích thước của mặt bảng điều khiển xác định khả năng tương thích vật lý của thiết bị với bảng điều khiển được lắp đặt trên đó. Thông thường, kích thước mặt được tính bằng inch (”hoặc in) hoặc milimét (mm) và được chỉ định theo chiều dài và chiều rộng. Đôi khi, độ sâu của thước đo và kích thước của vết cắt cần được xem xét, mặc dù hầu hết các tấm sẽ chấp nhận độ sâu tiêu chuẩn và kích thước mặt Có liên quan. Ngoài ra, màn hình phải đủ lớn để người dùng có thể đọc các số / chữ cái một cách thoải mái khi cài đặt.

màu sắc

Bảng đồng hồ kỹ thuật số được thiết kế để hiển thị một số màu nhất định. Trong máy đo LCD, màu sắc được xác định bởi đèn nền phía sau các chữ số màu đen. Trong đồng hồ LED, màu sắc được xác định bởi loại diode được tích hợp trong thiết bị. Các tùy chọn màu sắc bao gồm:Màu hiển thị Đỏ, Hổ phách, Xanh lục Có sẵn từ OMEGA, Inc.

  • màu đỏ
  • màu xanh lá
  • hổ phách
  • màu xanh da trời
  • màu vàng
  • tangerinr
  • bể nuôi cá

Màu đỏ là màu LED mặc định, thường thì LCD không có đèn nền (không có màu). Có các tùy chọn nhiều màu, đặc biệt hữu ích khi sử dụng nhiều màn hình hoặc nhiều kênh. Đặt màu cho từng màn hình có thể giúp người dùng nhanh chóng xác định từng màn hình.

kết nối

công cụ hiển thị kỹ thuật sốCác kết nối bao gồm đầu vào và đầu ra điện cũng như kết nối vật lý (chẳng hạn như đầu nối vít) cần thiết để gắn an toàn vào bảng điều khiển. Các kết nối này phải tương thích với thiết kế và quy định của bảng điều khiển liên quan.

tính năng

Bảng đồng hồ kỹ thuật sốCó thể chứa nhiều chức năng cung cấp chức năng bổ sung cho thiết bị. Chúng bao gồm các tùy chọn điểm đặt, báo thức, điều khiển bật / tắt và màn hình có thể điều chỉnh.

  • Đặt tùy chọn điểmKhả năng thiết lập giới hạn kiểm soát hoặc đặt điểm cho các thông số quy trình như tốc độ, nhiệt độ, áp suất hoặc độ ẩm. Trong các ứng dụng sưởi ấm, thiết bị sẽ gửi tín hiệu điều khiển tắt khi nhiệt độ điểm cài đặt đang đến gần hoặc vượt quá và tín hiệu điều khiển bật khi nhiệt độ dưới điểm cài đặt.
  • Có thể được tích hợp vào đồng hồbáo thức(âm thanh hoặc hình ảnh) để cho biết khi nào đạt đến giới hạn hoặc điểm đặt.
  • Điều khiển Bật / TắtCho phép đồng hồ gửi tín hiệu đầu ra của công tắc để kích hoạt hoặc hủy kích hoạt thiết bị xử lý (lò nướng, động cơ, quạt, v.v.) bằng cách sử dụng rơ le, bóng bán dẫn cực thu mở hoặc các kỹ thuật khác. Điều khiển chuyển đổi, bật hoặc giới hạn là một trong những kỹ thuật điều khiển quá trình đơn giản nhất.
  • màn hình điều chỉnhCho phép điều chỉnh thước đo để hiển thị các màn hình khác nhau.
  • Kênh bổ sungCho phép bảng đồng hồ kỹ thuật số nhận và giải thích nhiều tín hiệu từ các nguồn khác nhau.
  • Cổng nối tiếp / USBCho phép đồng hồ kết nối với các thiết bị khác, chẳng hạn như công cụ phân tích dữ liệu hoặc máy tính, thông qua cổng USB hoặc đầu nối nối tiếp.
